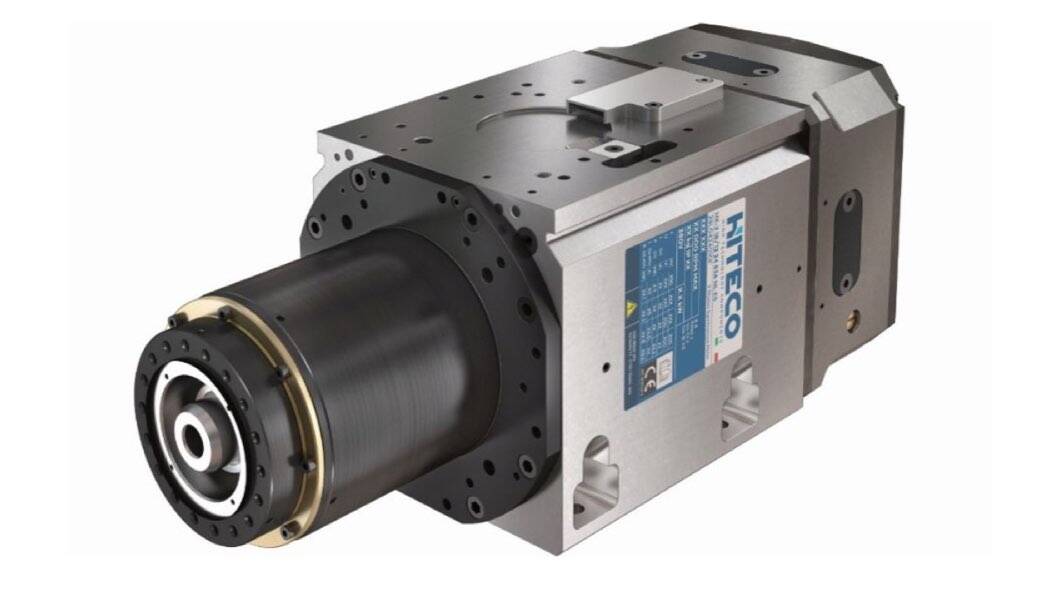

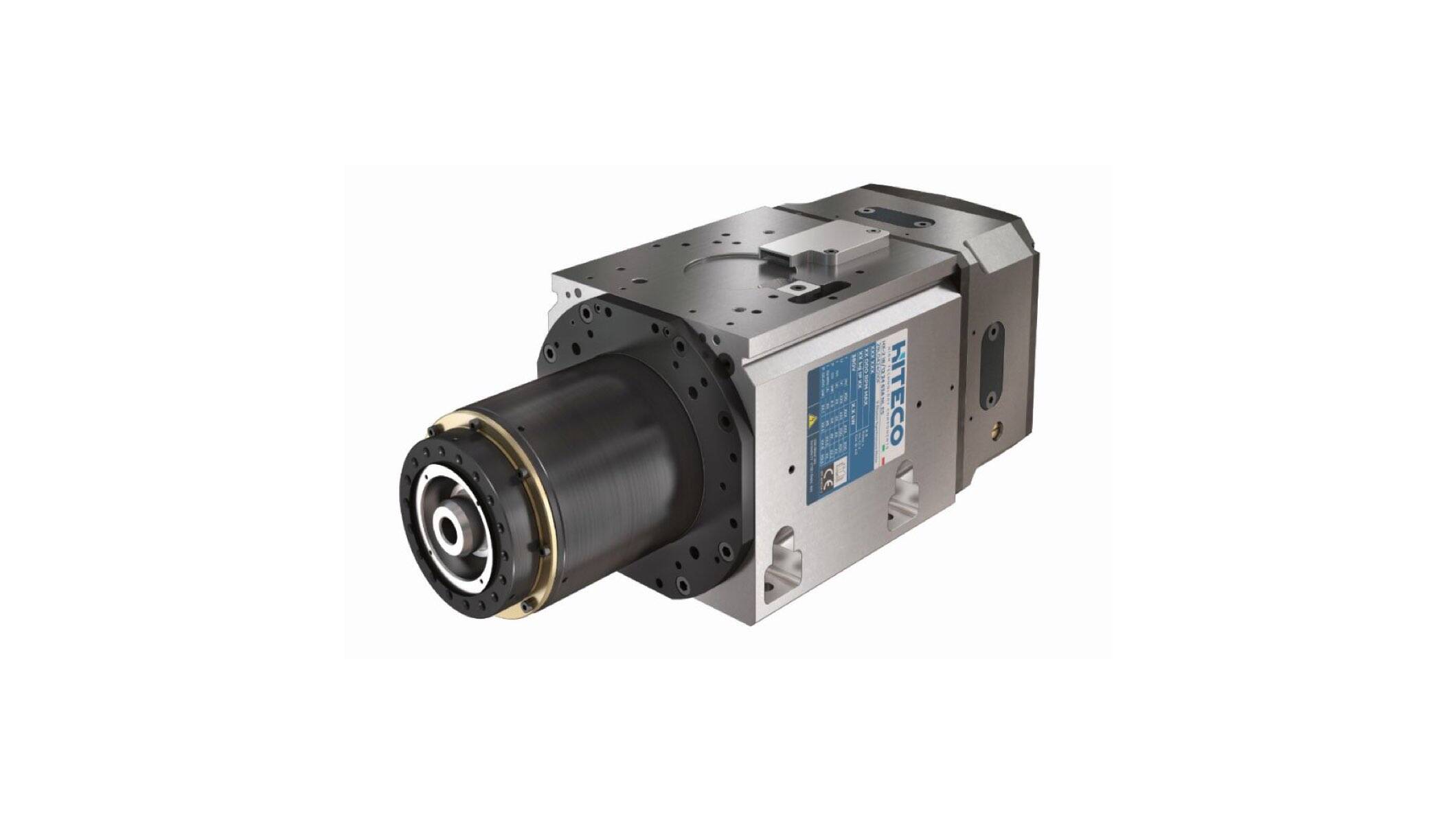

HT-2 25/10 24 63E

(512) 931-1962
HT-2 25/10 24 63E
  • Geeignet für die Bearbeitung von Holz und Aluminium
  • Hohe Leistungen und Drehmomente, bis zu 25 kW, mit asynchroner Technologie
  • Optimiertes Layout für Maschinen mit 3 und 5 Achsen
  • Breites Spektrum an Konfigurationsmöglichkeiten mit Encoder, 5 Lagern, Air Tool, MWL und Ölnebel
Vorteile

Möglichkeit zur Installation eines Encoders bei identischen Außenabmessungen des Gehäuses

Version ‚Lange Nase‘ mit 5 Lagern für eine höhere Präzision (Steifigkeit >20%)

Luft und Schmiermittel gehen durch die Spindel (Ölnebel, MQL), um eine höhere Effizienz bei der Bearbeitung von Holz, Leichtlegierungen und Verbundmaterialien zu gewährleisten

Quadratisches Strangpressteil, optimiert für eine maximale Anpassungsfähigkeit bei den verschiedenen Anwendungen

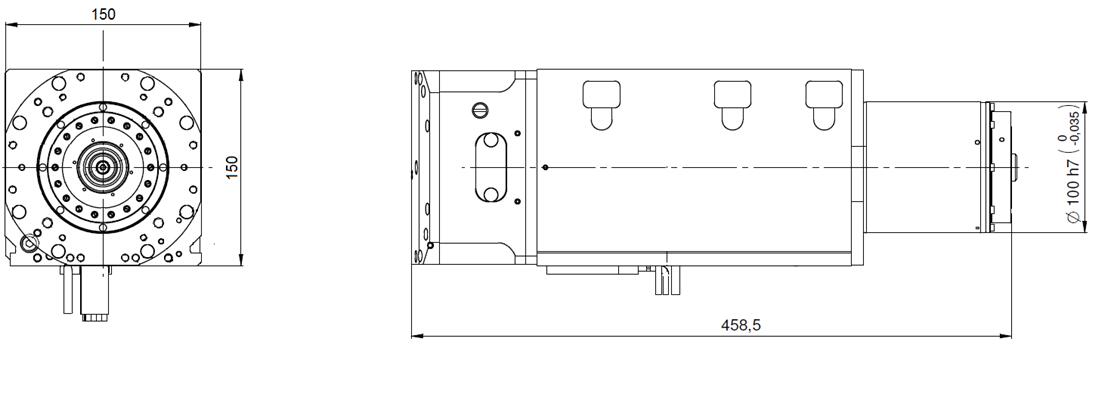

Layout
Performance
Technische Daten
Technische Spezifikationen
Max. Leistung S1/ S6 kW 25/30
Knie rpm 10000
Max. Drehzahl rpm 24000
Max. Drehmoment S1/ S6 Nm 24.2/26.6
Strom S1/S6 A 53/60
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg

42



Ausrüstung
Werkzeug-Spannfutter HSK63E
Typ Werkzeugwechsel Automatisch
Kugellager Keramische Lager - lebenslang fettgeschmiert
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
S2 (Greifer offen)
S3 (Spindeldrehung)(Spindle rotation)

Zylinder Entblocken Pneumatisch, einzeln wirkend

Sonstige Eigenschaften

Luftstrahl Kegel
Druckbeaufschlagtes Labyrinth
Kreisverbinder CC



Optional
HSK63A
Air Tool
Encoder 1Vpp or TTL
CC machine side circular connection
S5 sensor
Bearings temperature monitoring sensor
Speed monitoring sensor
Vibration sensor
Oil Mist/MQL
Configuration
HT-2 25/10 24 HSK63E NL SC
Technical sheet Download
