QX Series

QX Series - Hiteco
  • Geeignet für die Bearbeitung von Holz und Aluminium
  • Hohe Leistungsdichte
  • Optimales Layout für Köpfe, die sich um 90° und 50° in zwei Richtungen drehen
  • Version mit Encoder verfügbar
Vorteile

Kompakteste Spindel der Produktion HITECO

Verfügbar mit Kühlung mittels Druckluft

Die Ausgänge der Verbrauche auf der Anschlussplatte haben Gewindelöcher

Bezugsflansch für die Installation der Aggregate verfügbar

Layout

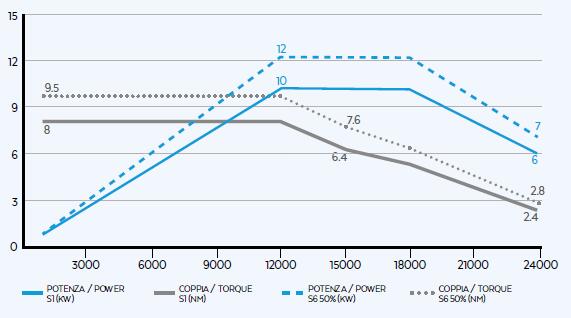

Performance
Technische Daten
Technische Spezifikationen
Max. Leistung S1/ S6 kW 10/12
Knie rpm 12000
Max. Drehzahl rpm 24000
Max. Drehmoment S1/ S6 Nm 8/9.5
Strom S1/S6 A 23/26
Spannung V 380
Typ Elektrospindel Asynchron 4-polig c/Umrichter
Gewicht kg 19



Ausrüstung
Werkzeug-Spannfutter HSK 63F
Typ Werkzeugwechsel Automatisch
Kugellager Keramische Lager - lebenslang fettgeschmiert
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
S2 (Greifer offen)
S3 (Spindeldrehung)
Zylinder Entblocken Pneumatisch, einzeln wirkend

Sonstige Eigenschaften

 Plug & play PP connection
Luftstrahl Kegel
Druckbeaufschlagtes Labyrinth



Optional
Encoder 1Vpp oder TTL
Sensor S5 ()
Sensor zu Überwachung der Temperatur der Lager
Sensor zur Geschwindigkeitsüberwachung
Vibrationssensor
220 V-Versorgung
Configuration
QX-2 8.5/12 24 HSK63F NC
Technical sheet Download
Layout Download
3D Request file
QX-2 8.5/12 24 HSK63F NC 4S
Technical sheet Download
Layout Download
3D Request file
QX-2 10/12 24 HSK63F NC
Technical sheet Download
Layout Download
3D Request file
QX-2 11/10 24 HSK63F NC
3D Request file
QX-2 11/12 24 HSK63F NC
Technical sheet Download
Layout Download
3D Request file
QX-1C 5/12 24 HSK 63F NC SC
Technical sheet Download
Layout Download
3D Request file
