MX-2 42/12 24 63A

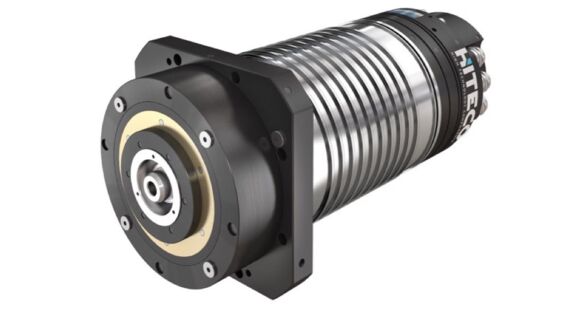

Elettromandrino ad alta potenza per fresatura e foratura di metallo, alluminio e materiali compositi. Il design compatto ne permette l’installazione sia nei centri di lavoro che sulle teste per fresatura ad azionamento diretto (motori torque) o meccanico.
- La velocità massima di 24000 RPM con lubrificazione a grasso rende questi modelli particolarmente adatti alla lavorazione di materiali compositi per componenti aerospaziali
- Con opzionale lubrificazione aria olio e velocità massima di 28000 RPM può eseguire operazione di finitura delle superfici in metallo
- Il sensore di vibrazioni triassiale iM Smart Sensor montato a bordo degli elettromandrini permette di segnalare il livello di vibrazione della lavorazione e rilevare eventuali urti in tutte le direzioni di lavoro
L'elettromandrini è equipaggiato di serie con un giunto rotante che permette di raffreddare l’utensile durante la lavorazione mediante il passaggio di fluido refrigerante attraverso l’albero (CTS) oppure mediante lubrificazione minimale aria olio (MQL)
Attorno al naso dell’elettromandrino è presente un distributore in grado di garantire il raffreddamento dell’utensile a 360° in ogni direzione di avanzamento della macchina
I cuscinetti anteriori e posteriori sono monitorati da due sensori di temperatura indipendenti in grado di segnalare temperature di funzionamento anomale
| Specifiche Tecniche | ||
| Potenza max S1/S6 | kW | 42/48 |
| Ginocchio | rpm | 12000 |
| Velocità rotazione max | rpm | 24000 |
| Coppia max S1/S6 | Nm | 34/39 |
| Corrente S1/S6 | A | 96/104 |
| Tensione | V | 380 |
| Tipologia elettromandrino | Asincrono 6 poli c/inverter | |
| Peso | kg | 70 |
| Equipaggiamento | ||
| Attacco utensile | HSK 63A | |
| Tipologia cambio utensile | Automatico | |
| Cuscinetti | Ceramici - Grasso a vita | |
| Raffreddamento | Liquido | |
|
Sensoristica |
S1 (Afferraggio utensile) S2 (Pinza aperta) S5 (Ritorno pistone) |
|
| Cilindro sblocco | Idraulico a singolo effetto | |
|
Altre caratteristiche |
Labirinto pressurizzato | |
| Encoder 1Vpp | ||
| Optional |
| Sensore di allungamento albero |
| Cuscinetti lubrificati a olio (28.000 rpm) |
