SGX-170 I40

SGX-170 I40 - Hiteco

Elettromandrino con motore asincrono ad alta velocità per la fresatura, foratura, scontornatura, lucidatura ed incisione di vetro, marmo, granito e materiali lapidei. Design compatto per l'installazione su macchine CNC a piano orizzontale, macchine 5 assi e robot.

  • Attacco utensile disponibili: BT40 e ISO40 Hiteco (chiavette simmetriche)
  • Max velocità di rotazione 12000 RPM, con opzionale cuscinetti ceramici 15000 RPM
  • Indexaggio dell'albero mediante encoder ondo quadra TTL
  • Raffreddamento a liquido mediante scambiatore di calore
  • Albero forato per il passaggio dell'acqua mediante giunto rotante Hiteco
  • Principali componenti in acciaio INOX
  • Encoder integrato 1Vpp o TTL (opz.)
  • Sensore Monitoraggio Giunto (opz.): nuovo sensore progettato da Hiteco per rilevare perdite nel giunto rotante e pianificare la sua manutenzione o sostituzione
Vantaggi

Il giunto rotante Hiteco ha una manutenzione semplificata e permette di eseguire lavorazioni a secco

Il sensore opzionale JMS permette di segnalare tempestivamente alla macchina perdite nel giunto rotante.

Monitoraggio delle vibrazioni e delle condizioni di funzionamento grazie al sensore iM Smart Sensor disponibile come opzionale

Naso anteriore predisposto per l'utilizzo dell'Asse C ed aggregati o del distributore refrigerante utensile. Versione senza naso (NZ) per l'utilizzo in applicazioni di ingombro ridotto come teste birotative e robot

Layout

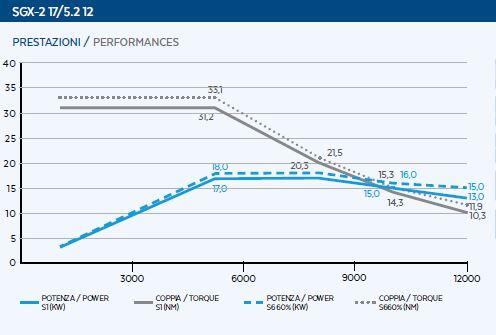

Performance
Dati tecnici
Specifiche Tecniche
Potenza max S1/S6 kW 17/19
Ginocchio rpm 5200
Velocità rotazione max rpm 12000
Coppia max S1/S6 Nm 31/35
Corrente S1/S6 A 36/41
Tensione V 380
Tipologia elettromandrino Asincrono 4 poli c/inverter
Peso kg 42.5



Equipaggiamento
Attacco utensile ISO40
Tipologia cambio utensile Automatico
Raffreddamento Liquido

Sensoristica

             S1 (Afferraggio utensile)
S2 (Pinza aperta)

S3 (Rotazione mandrino)

S5 (Ritorno pistone)
Cilindro sblocco Pneumatico a doppio effetto

Altre caratteristiche

 Labirinto pressurizzato
Water tool cooling



Optional
iM Smart Sensor
15000 rpm Vel. Max con cuscinetti ceramici 15000 RPM
Sensore Monitoraggio Giunto
Naso corto (L= 94 mm)



Accessories
Flangia raffredda utensile
Asse c disponibile
Housing
Configurazioni
SGX-2 17/5.2 12 NL I40T EN IM
