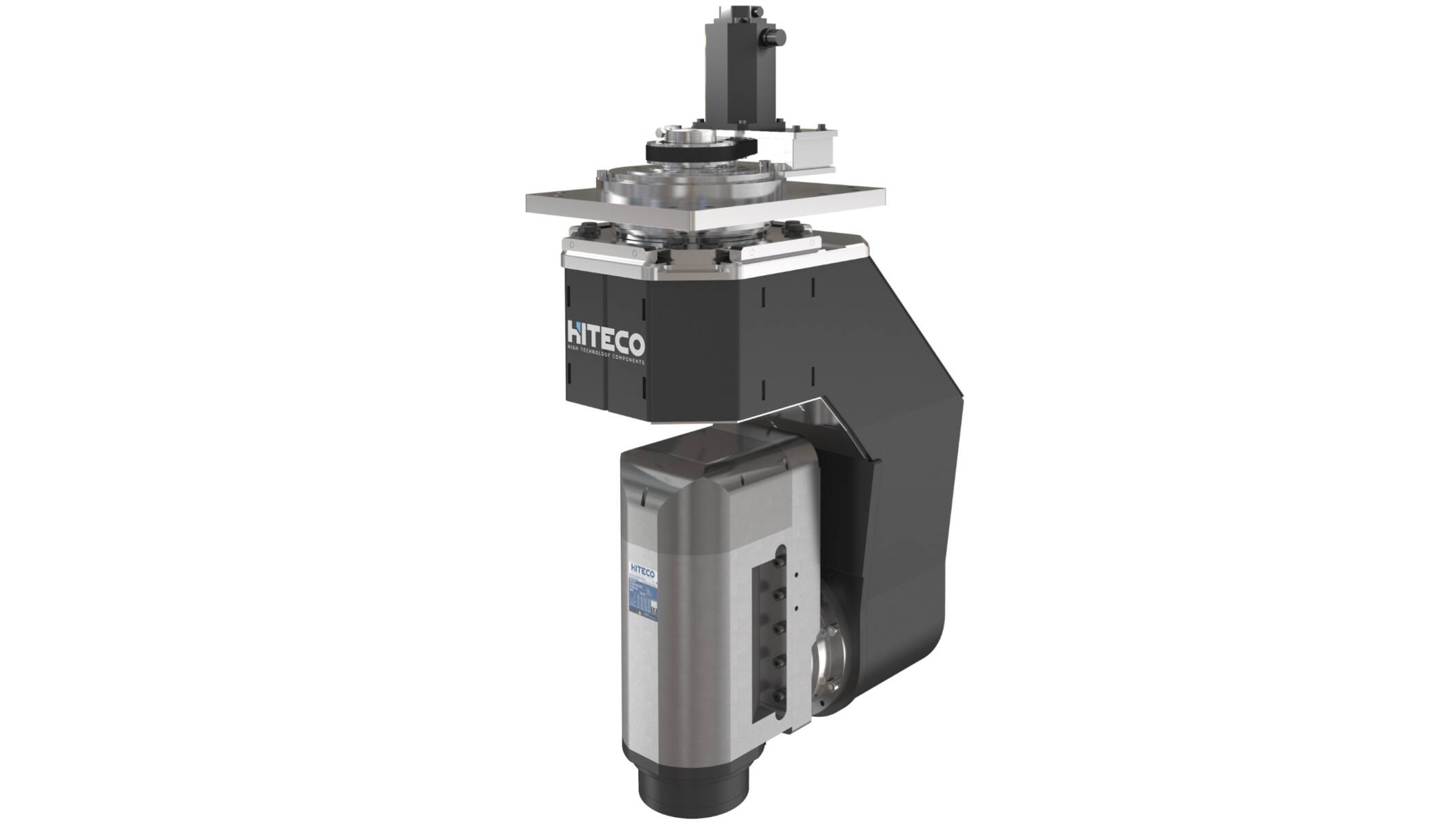

TILT CLT MX-2 60/3 12
Applicazione: Parete di bordo in CLT (legno lamellare incrociato). Altezza pannello fino a 400 mm.
Requisiti:
• Possibilità di utilizzare lame fino a Ø1150 mm con coprilama (non in dotazione);
• Coppia: 200 Nm circa
• Attacco: HSK 100A o ISO50;
Riduttore pesante: C45 e C55. L'applicazione non richiede elevata precisione: nessun freno sull'asse, nessun encoder. Servomotore asse-A con freno per motivi di sicurezza. Catena della sega necessaria per realizzare fori quadrati sul pannello. Riferimento angolare necessario per la lubrificazione della catena.
Layout
Performance
Dati tecnici
| Specifiche Tecniche | ||
| ASSE B | ASSE C | |
| Servomotore | Yaskawa | Yaskawa |
| Potenza servomotore | 1.3 Kw | 1.3 Kw |
| Encoder servomotore | Assoluto | Assoluto |
| Riduttore | Sumitomo | Sumitomo |
| Coppia max continua | 1280 Nm | 1970 Nm |
| Coppia di picco | 3180 Nm | 4316 Nm |
| Max rotazione asse | 120° | 320° |
| Freni meccanici | No | No |
| Velocità posizionamento max | 6.700°/' | 6.700°/' |
| Precisione di posizionamento | ± 30 arcsec | ± 30 arcsec |
| Peso | 550 kg | |
| Elettromandrino | MX-2 60/3 12 | |
| Optional Elettromandrino |
| Sensore di allungamento albero |
| Cuscinetti con lubrificazione a olio (15.000 rpm) |
