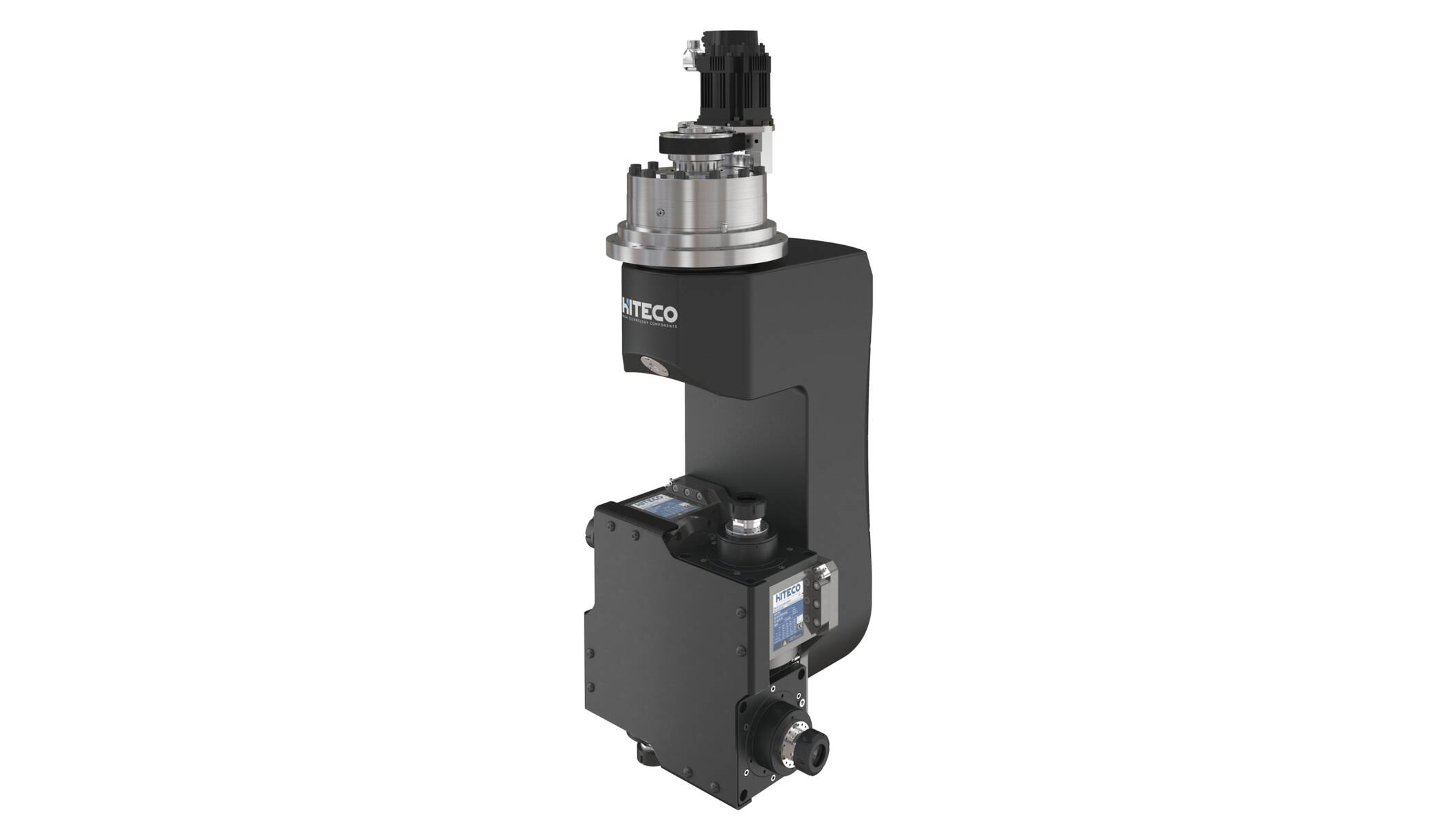

TILT T-RV4
Teste birotative adatte alla produzione di elementi di sedie, tavoli, letti, telai, componenti per scale e strumenti musicali. La configurazione "Revolver" permette di evitare il cambio utensile durante la lavorazione: è sufficiente ruotare la testa per cambiare l'utensile di lavoro. Nella testa birotativa RV, il revolver è "planare": tutti gli assi del mandrino sono sullo stesso piano.
Layout
Dati tecnici
| Specifiche Tecniche | ||
| ASSE A | ASSE C | |
| Servomotore | Yaskawa | Yaskawa |
| Potenza servomotore | 1.5 Kw | 1.5 Kw |
| Encoder servomotore | Assoluto | Assoluto |
| Riduttore | Sumitomo | Sumitomo |
| Coppia max continua | 860 Nm | 690 Nm |
| Coppia di picco | 1960 Nm | 1960 Nm |
| Max rotazione asse | ± 360° | ± 360° |
| Freni meccanici | No | Si |
| Velocità posizionamento max | 10.100°/' | 15.200°/' |
| Precisione di posizionamento | ± 30 arcsec |
± 30 arcsec |
| Peso | 300 kg | |
| Elettromandrino |
ML-1C 7.5/12 24 |
|
| Equipaggiamento | ||
| Attacco utensile | ER32 DX/SX | |
| Tipologia cambio utensile | Manuale | |
| Cuscinetti | Ceramici - lubrificati grasso a vita | |
| Raffreddamento | Aria Compressa | |
|
Altre caratteristiche |
Labirinto pressurizzato | |
