QD-1F 4/12 24 63F

(512) 931-1962
QD-1F 4/12 24 63F
  • Adatto per la lavorazione di legno, plastica e materiali compositi
  • Elettromandrino ad alta velocità con ATC
  • Cuscinetti ceramici di serie
  • Connessione elettrica in versione CB o CC
  • Disponibilità del raffreddamento ad aria compressa



Vantaggi

HOUSING COMPATTO
Sezione e peso ridotti per strutture macchine più snelle e più leggere, motori sugli assi meno potenti, e flessibilità di fissaggio con predisposizione su 2 lati

MOTEPLICITA' DI ATTACCHI UTENSILI
Disponibile con attacco HSK 63 F e ISO30

SEMPLICITA' DI MANUTENZIONE
Semplice manutenzione con gestione kit albero

DOPPIO VOLTAGGIO
Disponibile nella versione doppio voltaggio 220V / 380V

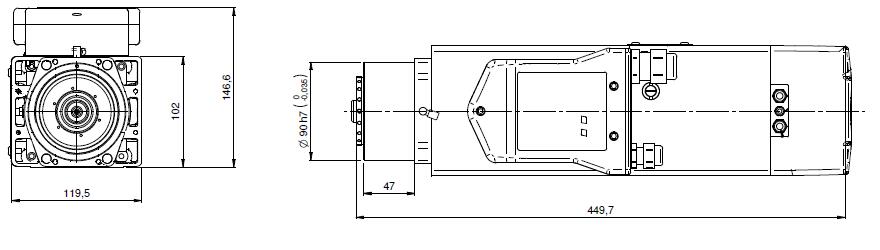

Layout
Performance
Dati tecnici
Specifiche Tecniche
Potenza max S1/S6 kW 4/4.5
Ginocchio rpm 12000
Velocità rotazione max rpm 24000
Coppia max S1/S6 Nm 3.2/3.6
Corrente S1/S6 A 9/10.7
Tensione V 380
Tipologia elettromandrino Asincrono 4 poli c/inverter
Peso kg 18



Equipaggiamento
Attacco utensile HSK63F
Tipologia cambio utensile Automatico
Cuscinetti Ceramici - lubrificati grasso a vita
Raffreddamento Elettroventola

Sensoristica

             S1 (Afferraggio utensile)
S2 (Pinza aperta)
       S3 (Rotazione albero)

Cilindro sblocco Pneumatico a doppio effetto

Altre caratteristiche

Soffio cono
Labirinto pressurizzato



Optional
Attacco utensile ISO30
Connessione Plug&Play PP
Connessione Circolare CC
Sensore monitoraggio velocità (IM Smart Sensor)
Sensore monitoraggio temperatura cuscinetti (IM Smart Sensor)
Sensore di vibrazione (IM Smart Sensor)
Raffreddamento ad aria compressa
Alimentazione Dual Voltage 220V/380V
Configurazioni
QD-1F 4/12 24 63F NC CB
Scheda tecnica Download
Layout Download
QD-1F 4/12 24 63F NC CB DUAL VOLTAGE
Scheda tecnica Download
Layout Download
QD-1F 4/12 24 63F NC CC DUAL VOLTAGE
Scheda tecnica Download
Layout Download
