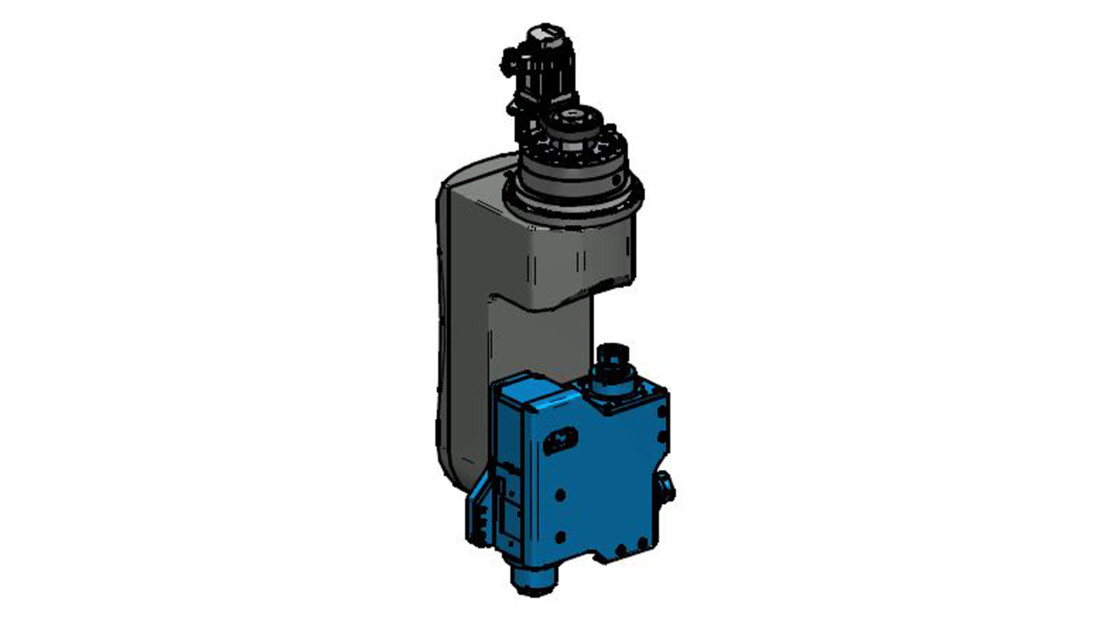

TILT T-RV3

TILT T-RV3 - Hiteco

Birotationsköpfe eignen sich für die Herstellung von Stuhl-, Tisch-, Bett-, Rahmen-, Treppenkomponenten und Musikinstrumentenelementen. Das „Revolver“-Layout ermöglicht den Werkzeugwechsel während der Bearbeitung: Drehen Sie einfach den Kopf, um das Arbeitswerkzeug zu wechseln. Bei der RV-Birotationsspindel ist der Revolver planar: Alle Spindelachsen liegen auf derselben Ebene.

Vorteile

Geeignet für Bearbeitungen von schweren Bauelementen

Reduzierter Platzbedarf bei der Drehung dank einer kompakten Bauweise der Maschine

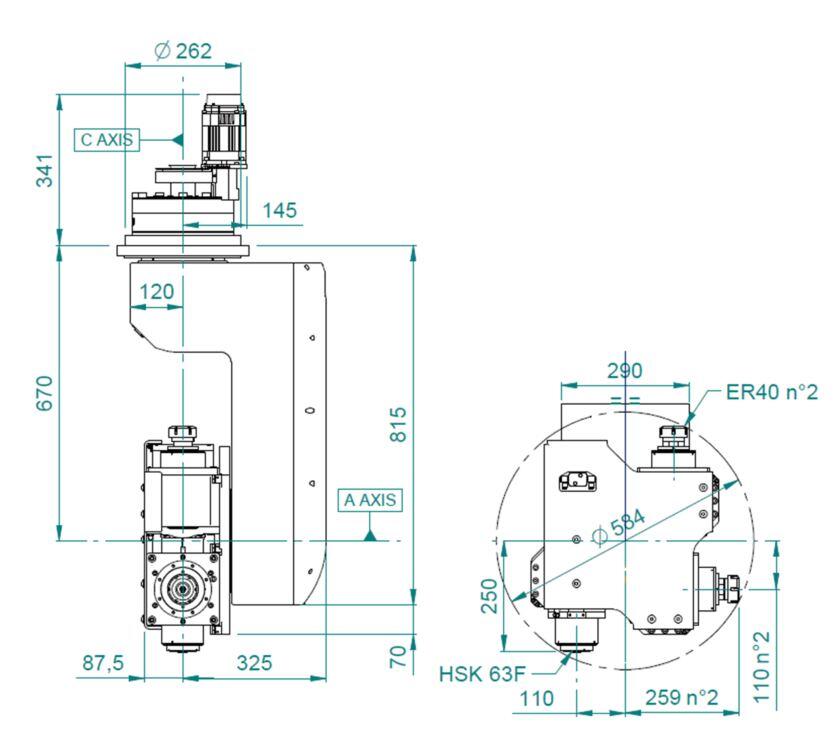

Layout
Performance
Technische Daten
Technische Spezifikationen
  A-Achse C-Achse
Servomotor Yaskawa Yaskawa
Leistung des Servomotors 1.5 kW 1.5 kW
Encoder des Servomotors Absolute Absolute
Untersetzungsgetriebe Sumitomo Sumitomo
Max. konstantes Drehmoment 860 Nm 690 Nm
Spitzen-Drehmoment 1960 Nm 1960 Nm
Max. Drehung der Achse ± 360° ± 360°
Mechanische Bremsen Nein Ja
Max. Positionierungsgeschwindigkeit 10.100°/' 15.200°/'
Genauigkeit der Achsenpositionierung ± 30 arcsec

± 30 arcsec
Gewicht 300 kg
Elektrospindel

QE-1C 10/11 24 und ML-1C 7.5/12 24
