ATC Elektrospindeln

Die Elektrospindel ist das wahre Herz einer jeden Maschine, das am meisten beanspruchte aber zugleich auch empfindlichste Teil; deswegen bedarf es tiefgreifender technischer Kenntnisse, sowie große praktische Erfahrung bei ihrer Entwicklung. Die Hiteco-Techniker repräsentieren die Kontinuität mit dem Team das schon im Jahre 1968 Hochgeschwindigkeits-Elektrospindeln herstellte; im Jahr 1977 startete die Produktion von Hochfrequenz-Elektrospindeln und im Jahr 1985 stellte das Team erstmals Elektrospindeln für die Holzbearbeitungsbranche her, die mit einer Vorkehrung für den automatischen Werkzeugwechsel ausgestattet waren.

Hiteco bietet eine große Auswahl an Elektrospindeln mit Leistungen von 3 bis 30 kW, Drehgeschwindigkeiten von 1.000 bis 40.000 U/min und manuellen oder automatischen Werkzeugspannfuttern des Typs ISO oder HSK, Luft- und Flüssigkeitskühlung, Anschlüsse mit Füßen, zylindrischen und geflanschten Körpern.

Download catalogue

QD-1F 4/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Reduzierter Querschnitt und flexible Befestigung (Vorrüstung auf 2 Seiten) Erhältlich auch mit Schaft HSK 63 F und doppelter Spannung Keramische Lager Einfache Wartung mit...
  • Geeignet:

QD-1F 4/12 24 63F

  • Power S1: 4 kW
  • Torque S1: 3.2 Nm
  • Max speed: 24000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Electrofan
  • Tool holder: HSK 63F
  • Geeignet:

QD-2 6.5/12 36 40E

  • Power S1: 6.5 kW
  • Torque S1: 5.2 Nm
  • Max speed: 36000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 40E
  • Geeignet:

QD-2 6.5/12 36 32E

  • Power S1: 6.5 kW
  • Torque S1: 5.2 Nm
  • Max speed: 36000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 32E
  • Geeignet:

QD-2 6.5/12 40 32E

Geeignet für die Bearbeitung von Aluminium, Kunststoff und Leichtlegierungen Hohe Leistungen bei sehr hoher Drehzahl, bis zu 40k rpm 5 Lager zur Gewährleistung einer hohen Steifigkeit Verfügbar mit Layout für 3 und 5 Achsen
  • Geeignet:

QD-2 8/12 36 40E

Geeignet für die Bearbeitung von Aluminium, Kunststoff und Leichtlegierungen Hohe Leistungen bei sehr hoher Drehzahl, bis zu 40k rpm 5 Lager zur Gewährleistung einer hohen Steifigkeit Verfügbar mit Layout für 3 und 5 Achsen
  • Geeignet:

QD-2 8/12 36 32E

  • Power S1: 8 kW
  • Torque S1: 6.4 Nm
  • Max speed: 36000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 32E
  • Geeignet:

QD-2 8/12 40 32E

Geeignet für die Bearbeitung von Aluminium, Kunststoff und Leichtlegierungen Hohe Leistungen bei sehr hoher Drehzahl, bis zu 40k rpm 5 Lager zur Gewährleistung einer hohen Steifigkeit Verfügbar mit Layout für 3 und 5 Achsen
  • Geeignet:

QE-1F 4 12/24 I30

Geeignet für die Bearbeitung von Holz, Aluminium und Kunststoff Kompaktes Layout mit reduziertem Platzbedarf in der Länge Auch mit Werkzeugspannfutter HSK 63F verfügbar Keramische Lager
  • Geeignet:

QE-1F 4 12/24 63F

Geeignet für die Bearbeitung von Holz, Aluminium und Kunststoff Kompaktes Layout mit reduziertem Platzbedarf in der Länge Auch mit Werkzeugaufnahme HSK 63F verfügbar Keramische Lager
  • Geeignet:

QE-1F 5.5/12 24 I30

Geeignet für die Bearbeitung von Holz, Aluminium und Kunststoff Kompaktes Layou mit reduziertem Platzbedarf in der Länge Auch mit Werkzeugspannfutter HSK 63F verfügbar Keramische Lager
  • Geeignet:

QE-1F 5.5/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 5.5/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 5.5/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 6.6/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 6.6/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 8/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 8/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-2 8/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-2 8/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-2 9.5/12 24 I30

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-2 9.5/12 24 63F

Geeignet für die Bearbeitung von Holz, Kunststoff und Verbundwerkstoffen Breites Spektrum an Leistungen, um jeder Art von Bearbeitung gerecht zu werden Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Einfache Wartung mit...
  • Geeignet:

QE-1F 8/12 28 I30

  • Power S1: 8 kW
  • Torque S1: 6.4 Nm
  • Max speed: 28000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Electrofan
  • Tool holder: ISO 30
  • Geeignet:

QE-1F 8/12 28 63F

Geeignet für die Bearbeitung von Aluminium und Verbundwerkstoffen Layout ‚lange Nase‘ zur Gewährleistung einer hohen Steifigkeit Hohe Geschwindigkeit für High-Cutting-Speed Bearbeitungen mit Luftkühlung
  • Geeignet:

QE-1F 5.5/6 20 I30

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 5.5/6 20 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 16kW und hohe Drehmomente Möglichkeit zur Flüssigkeitskühlung im Falle einer intensiven Nutzung Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 7.5/6 24 I30

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 7.5/6 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Möglichkeit zur Flüssigkeitskühlung im Falle einer intensiven Nutzung Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 8.5/6 24 I30

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 8.5/6 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 8.5/12 24 I30

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 8.5/12 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 10/11 24 I30

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Möglichkeit zur Flüssigkeitskühlung im Falle einer intensiven Nutzung Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 10/11 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Möglichkeit zur Flüssigkeitskühlung im Falle einer intensiven Nutzung Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-1F 12/12 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-2 9/6 12 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-2 11/6 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-2 13/12 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QE-2 16/12 24 63F

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungen und Drehmomente, bis zu 16 kW Flüssigkeitskühlung verfügbar, um eine intensive Nutzung zu ermöglichen Möglichkeit zur Durchführung von Bohrung, Flowdrill und...
  • Geeignet:

QF-1F 8/9 18 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Werkzeugspannfutter HSK 63E für Werkzeuge mit Doppelprofil Komplexe Bearbeitungen von Türen und Fenstern aus...
  • Geeignet:

QF-1F 8/9 18 63E

  • Power S1: 8 kW
  • Torque S1: 11.9 Nm
  • Max speed: 18000 rpm
  • Rated speed: 9000 rpm
  • Cooling: Electrofan
  • Tool holder: HSK 63E
  • Geeignet:

QF-1F 11/12 20 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Werkzeugspannfutter HSK 63E für Werkzeuge mit doppeltem Profil Komplexe Bearbeitungen von Türen und Fenstern aus...
  • Geeignet:

QF-1F 13/7 15 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Werkzeugspannfutter HSK 63E für Werkzeuge mit doppeltem Profil Komplexe Bearbeitungen von Türen und Fenstern aus...
  • Geeignet:

QF-1F 13/7 15 63E

  • Power S1: 13.3 kW
  • Torque S1: 16.9 Nm
  • Max speed: 15000 rpm
  • Rated speed: 7000 rpm
  • Cooling: Electrofan
  • Tool holder: HSK 63E
  • Geeignet:

QF-2 12/6 18 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Werkzeugspannfutter HSK 63E für Werkzeuge mit doppeltem Profil Komplexe Bearbeitungen von Türen und Fenstern aus...
  • Geeignet:

QF-2 12/6 18 63E

  • Power S1: 12 kW
  • Torque S1: 19.1 Nm
  • Max speed: 18000 rpm
  • Rated speed: 6000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 63E
  • Geeignet:

QF-2 18/12 20 63F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Werkzeugspannfutter HSK 63E für Werkzeuge mit doppeltem Profil Komplexe Bearbeitungen von Türen und Fenstern aus...
  • Geeignet:

QF-2 18/12 20 63E

  • Power S1: 18 kW
  • Torque S1: 14.3 Nm
  • Max speed: 20000 rpm
  • Rated speed: 12000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 63E
  • Geeignet:

QM-1F 11/6 10 80F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Luftkühlung Komplexe Bearbeitungen von Türen und Fenstern
  • Geeignet:

QM-1F 11/6 10 85S

  • Power S1: 11 kW
  • Torque S1: 19.1 Nm
  • Max speed: 10000 rpm
  • Rated speed: 6000 rpm
  • Cooling: Electrofan
  • Tool holder: HSK 85S
  • Geeignet:

QM-1F 18/6 12 80F

Geeignet für die Bearbeitung von Holz und Aluminium Leistungen bis zu 18 kW und hohe Drehmomente für anspruchsvolle Bearbeitungen Luftkühlung Komplexe Bearbeitungen von Türen und Fenstern
  • Geeignet:

QM-1F 18/6 12 85S

  • Power S1: 18 kW
  • Torque S1: 30 Nm
  • Max speed: 12000 rpm
  • Rated speed: 6000 rpm
  • Cooling: Electrofan
  • Tool holder: HSK 85S
  • Geeignet:

QX Series

Geeignet für die Bearbeitung von Holz und Aluminium Hohe Leistungsdichte Optimales Layout für Köpfe, die sich um 90° und 50° in zwei Richtungen drehen Version mit Encoder verfügbar
  • Geeignet:

QX High Speed Series

Geeignet für die Bearbeitung von Kunststoff, Aluminium und Verbundwerkstoffen Hohe Drehgeschwindigkeiten, bis zu 40.000 rpm Optimales Layout für Köpfe, die sich um 90° und 50° in zwei Richtungen drehen Advertising, Kunstoff und innovative...
  • Geeignet:

PX Series

Geeignet für die Bearbeitung von Holz, Aluminium und Verbundwerkstoffen Leistungen bis zu 20 kW und hohe Drehmomente Optimales Layout für Köpfe, die sich um 90° in zwei Richtungen drehen Breites Spektrum an Konfigurationsmöglichkeiten mit Encoder,...
  • Geeignet:

HX Series

  • Power S1: 10/20 kW
  • Torque S1: 13.6/17.8 Nm
  • Max speed: 24000 rpm
  • Rated speed: 7000/12000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 63F/63A
  • Geeignet:

HX 3C Series

Geeignet für die Bearbeitung von Aluminium und Verbundwerkstoffen Leistungen bis zu 20 kW und hohe Drehmomente Optimiertes Layout für Maschinen mit 3 Achsen Anschluss an die Maschine mittels handelsüblicher Standard-Verbinder Breites Spektrum an...
  • Geeignet:

HD Series

  • Power S1: 5.6 kW
  • Torque S1: 3 Nm
  • Max speed: 10000 rpm
  • Rated speed: 18000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 50F
  • Geeignet:

QT Series

Geeignet für die Bearbeitung von Holzbalken Leistungen bis zu 25 kW und hohe Drehmomente Optimales Layout für Köpfe, die sich um 90° und 50° in zwei Richtungen drehen
  • Geeignet:

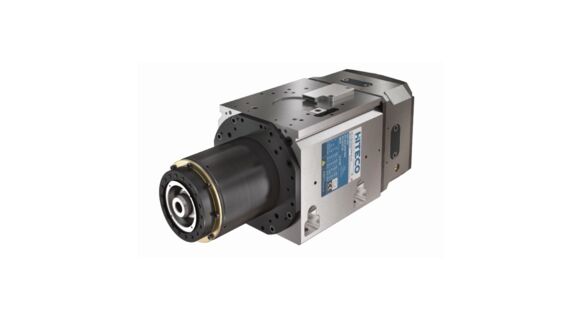

HT Series

  • Power S1: 25 kW
  • Torque S1: 24.2 Nm
  • Max speed: 18000/24000 rpm
  • Rated speed: 10000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 63F
  • Geeignet:

HT 3C Series

  • Power S1: 25 kW
  • Torque S1: 24.1 Nm
  • Max speed: 18000/24000 rpm
  • Rated speed: 10000 rpm
  • Cooling: Liquid
  • Tool holder: HSK 63F
  • Geeignet:

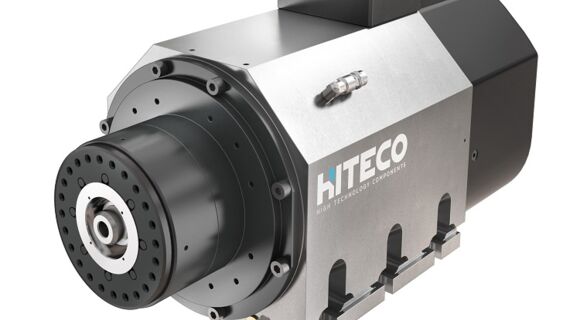

QM Series

Geeignet für anspruchsvolle Bearbeitung von Holz, Kunststoff und Aluminium Leistungen bis zu 30kW und hohe Drehmomente Breites Spektrum an Konfigurationsmöglichkeiten mit Encoder LAIR TOOL, MWL und ÖLNEBEL
  • Geeignet:

KX-2 31/3 15 63A (Synchronous)

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS
  • Geeignet:

KX-2 32/4.5 24 63A (Synchronous)

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS
  • Geeignet:

MX 42/6 18 63A (Synchronous)

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS Synchronspindeln mit HSK 63A und Geber an...
  • Geeignet:

MX 42/6 24 63A (Synchronous)

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS Synchronspindeln mit HSK 63A und Geber an...
  • Geeignet:

MX 42/12 20 63A

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS Synchronspindeln mit HSK 63A und Geber an...
  • Geeignet:

MX 42/12 28 63A

Geeignet für die Bearbeitung von Metall, Legierungen und Aluminium Sehr hohe Drehmomentdichte, bis zu 100 Nm Kühlkreislauf für die vorderen Lager Verfügbar in der Version AIR TOOL, MQL, OIL MIST und CTS Synchronspindeln mit HSK 63A und Geber an...
  • Geeignet:

MG-2 13.5/6 15 I40

Geeignet für die Bearbeitung von Glas und Marmor Hohe Drehmomentdichte Breites Spektrum an Leistungen - bis zu 30 kW Verfügbar mit Blasluft an Werkzeug-Konus und CTS
  • Geeignet:

MG-2 30/7.5 12 I40

Geeignet für die Bearbeitung von Glas und Marmor Hohe Drehmomentdichte Breites Spektrum an Leistungen, bis zu 30 kW Verfügbar mit Blasluft an Werkzeug-Konus und CTS
  • Geeignet:

MG-2 9/6 15 I40

Geeignet für die Bearbeitung von Glas und Marmor Hohe Drehmomentdichte Breites Spektrum an Leistungen, bis zu 30 kW Verfügbar mit Blasluft an Werkzeug-Konus und CTS
  • Geeignet:
