QX High Speed Series

QX High Speed Series - Hiteco
  • Geeignet für die Bearbeitung von Kunststoff, Aluminium und Verbundwerkstoffen
  • Hohe Drehgeschwindigkeiten, bis zu 40.000 rpm
  • Optimales Layout für Köpfe, die sich um 90° und 50° in zwei Richtungen drehen
  • Advertising, Kunstoff und innovative Materialien
Vorteile

Lösung mit Encoder verfügbar, ohne Änderung des Platzbedarfs

Geeignet für die Bearbeitung von Kunststoff, Aluminium und Verbundwerkstoffen

Optimale Bauweise für Köpfe, die sich in zwei Richtungen drehen, mit Layout mit 50° oder 90° und Installation an Roboter

Kompakt dimensioniertes Layout

Layout

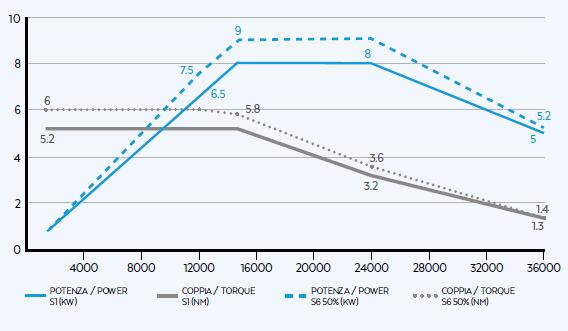

Performance
Technische Daten
Technische Spezifikationen
Max. Leistung S1/ S6 kW 8/9
Knie rpm 15000
Max. Drehzahl rpm 36000
Max. Drehmoment S1/ S6 Nm 5.2/6
Strom S1/S6 A 23/25
Spannung V 380
Typ Elektrospindel Synchron 4-polig c/Umrichter
Gewicht kg 18



Ausrüstung
Werkzeug-Spannfutter HSK 40E
Typ Werkzeugwechsel Automatisch
Kugellager Keramische Lager - lebenslang fettgeschmiert
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
S2 (Greifer offen)
S3 (Spindeldrehung)
Zylinder Entblocken Pneumatisch, einzeln wirkend

Sonstige Eigenschaften

 Plug & play PP connection
Luftstrahl Kegel
Druckbeaufschlagtes Labyrinth



Optional
Encoder 1Vpp oder TTL
Sensor S5 ()
Sensor zu Überwachung der Temperatur der Lager
Sensor zur Geschwindigkeitsüberwachung
Vibrationssensor
Druckluftkühlung
Configuration
QX-2 8/15 36 HSK40E NC
Technical sheet Download
Layout Download
3D Request file
QX-2 8/15 36 40E NC ES
Technical sheet Download
Layout Download
3D Request file
QX-2 8/15 40 HSK32E NC
Technical sheet Download
Layout Download
3D Request file
