PT/HT/HT 3C Series - Heavy Duty Line

PT/HT/HT 3C Series - Heavy Duty Line - Hiteco
  • Suitable for machining wood and aluminium
  • Air and lubrication passage through the spindle (Air Tool, Oil Mist, MQL) to improve the machining efficiency of wood, light alloys and composite materials
  • Square extruded section optimised for maximum versatility in the different applications
  • Possibility of installing the encoder in the same casing size
  • iM SMART SENSOR: speed, vibrations and temperature directly to your PC (link)
Vorteile

HIGH POWER
High power (25 KW) starting from 9000 RPM with asynchronous technology

STIFFNESS
Ceramic bearings for greater precision in demanding machining operations

VERSATILE LAYOUT
Maximum versatility in the different applications such as bi-rotative heads, 3-axis CNC and robotic applications

WIDE RANGE OF OPTIONALS
Encoder and Mql - Oil Mist (“aerosol oil”) for optimal precision and lubrication when machining aluminium parts

Layout

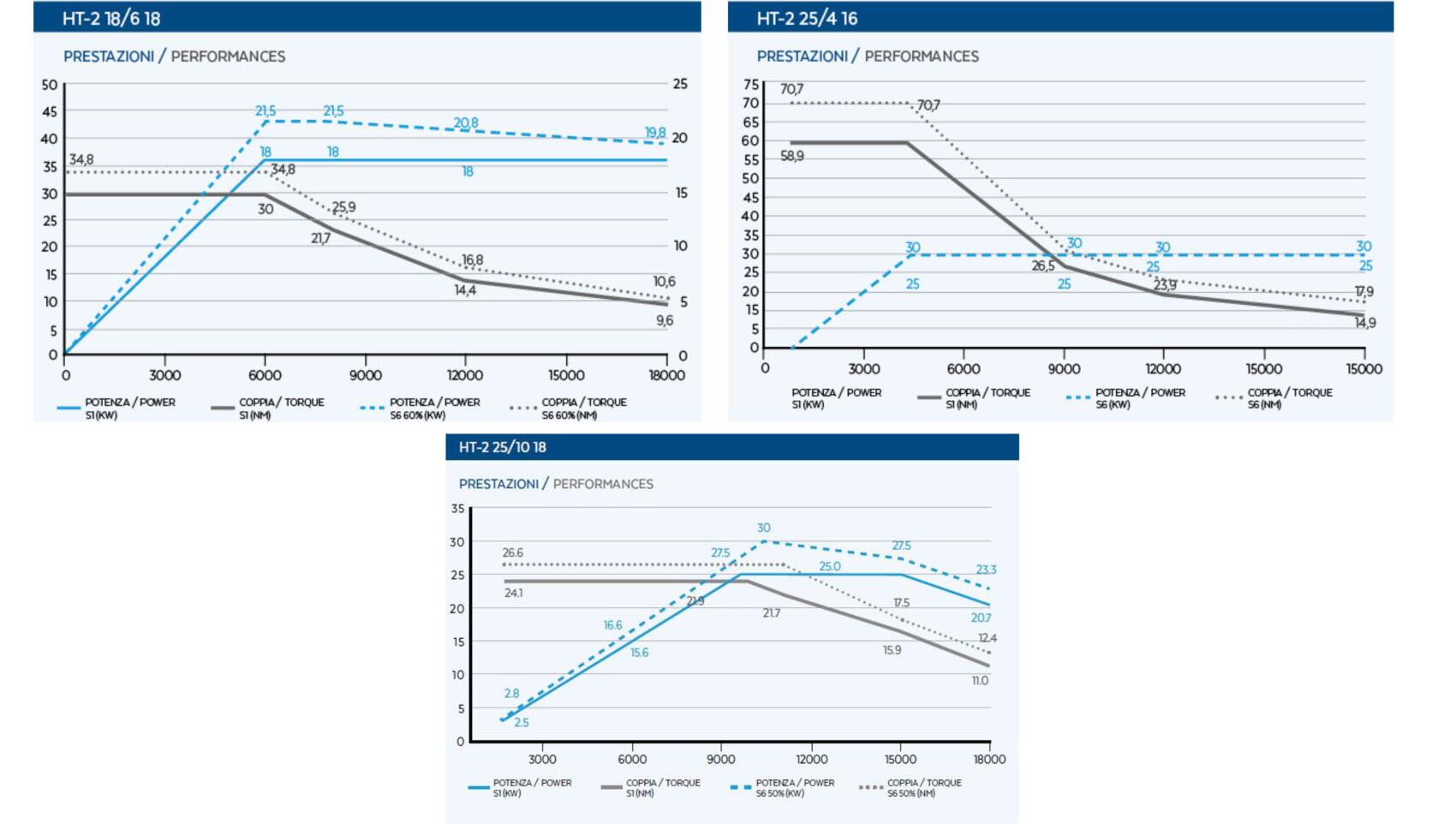

Performance
Technische Daten

PT/HT/HT 3C -2 18/6 18 NH

Technische Spezifikationen
Max. Leistung S1/ S6 kW 18/21.5
Max. Drehzahl rpm 18000
Max. Drehmoment S1/ S6 Nm 30/34
Strom S1/S6 A 53/63
Spannung V 380
Typ Elektrospindel Asynchron 6-polig c/Umrichter
Gewicht kg

44



PT/HT/HT 3C -2 25/10 18 NH

Technische Spezifikationen
Max. Leistung S1/ S6 kW 25/30
Max. Drehzahl rpm 18000
Max. Drehmoment S1/ S6 Nm 23.9/26.3
Strom S1/S6 A 53/60
Spannung V 380
Typ Elektrospindel Asynchron 4-polig c/Umrichter
Gewicht kg

44



PT/HT/HT 3C -2 25/4 16 NH

Technische Spezifikationen
Max. Leistung S1/ S6 kW 25/30
Max. Drehzahl rpm 16000
Max. Drehmoment S1/ S6 Nm 58.9/70.7
Strom S1/S6 A 54/74
Spannung V 380
Typ Elektrospindel Synchron 8-polig c/Umrichter
Gewicht kg

44



Ausrüstung
Werkzeug-Spannfutter HSK63F+
Typ Werkzeugwechsel Automatisch
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
  S2 (Greifer offen)
        S3 (Spindeldrehung)

S5
Zylinder Entblocken Pneumatisch mit Einzelwirkung

Sonstige Eigenschaften

 Luftstrahl Kegel
Druckbeaufschlagtes Labyrinth
CC circular connectors



Optional
Werkzeugaufnahme HSK 63E+/ 63A+
Encoder 1Vpp oder TTL
CTS/MQL/Air Tool
Sensor zu Überwachung der Temperatur der Lager
Sensor zur Geschwindigkeitsüberwachung
Vibrationssensor
Druckluftkühlung
Configuration
HT-2 18/6 18 63E NH
Technical sheet Download
Layout Download
3D Request file
HT-2 25/4 16 63E NH ES
Technical sheet Download
Layout Download
3D Request file
