SGX-130 I40

SGX-130 I40 - Hiteco

​​​​​Elektrospindel mit Hochgeschwindigkeits-Asynchronmotor zum Fräsen, Bohren, Konturieren, Polieren und Gravieren von Glas-, Marmor-, und Steinmaterialien. Kompaktes Design für den Einbau auf Horizontalebenen-CNC-Maschinen, 5-Achs-Maschinen und Robotern.

  • Hiteco BT40 und ISO40 Werkzeughalter (symmetrische Schlüssel)
  • Maximale Drehzahl 12000 rpm. Mit optionalen Keramiklagern mit 15000
  • Wellenindizierung mit TTL-Rechteckwellen-Encoder
  • Flüssigkeitskühlung über Wärmetauscher
  • Gebohrter Schacht für den Wasserdurchgang über Hiteco-Drehgelenk
  • Hauptkomponenten aus INOX-Stahl
  • iM Smart Sensor (opt.)
  • Integrierter 1Vpp- oder TTL-Encoder (opt.)
  • Gelenküberwachungssensor (opt.)
Vorteile

Das Hiteco-Drehgelenk vereinfacht die Wartung und ermöglicht die Trockenbearbeitung

Der optionale JMS-Sensor ermöglicht es der Maschine, Undichtigkeiten im Drehgelenk zeitnah zu melden

Überwachung von Vibrationen und Betriebsbedingungen dank optional erhältlichem iM Smart Sensor

Vordere Nase für die Verwendung der C-Achse und Aggregate oder des Werkzeugkühlmittelverteilers. Nasenlose Version (ZN) für den Einsatz in platzsparenden Anwendungen wie birotierenden Köpfen und Robotern

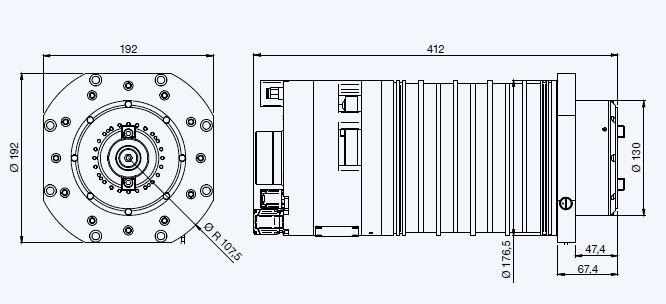

Layout
Technische Daten
Technische Spezifikationen

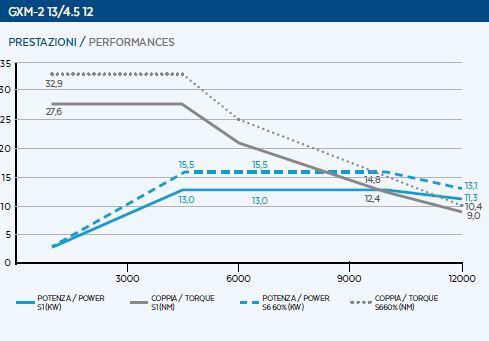

Max. Leistung S1/ S6 kW 13/15.5
Knie rpm 4500
Max. Drehzahl rpm 12000
Max. Drehmoment S1/ S6 Nm 28/33
Strom S1/S6 A 30/33
Spannung V 380
Typ Elektrospindel Asynchron 4-polig c/Umrichter
Gewicht kg

42



Ausrüstung
Werkzeug-Spannfutter ISO40
Typ Werkzeugwechsel Automatisch
Kühlen Aufgeschrumpftes Gebläse

Sensorik

S1 (Greifen des Werkzeugs)
S2 (Greifer offen)

S3

S5
Zylinder Entblocken Pneumatisch mit Einzelwirkung

Sonstige Eigenschaften



Druckbeaufschlagtes Labyrinth



Optional
iM Smart Sensor
15000 U/min Höchstgeschwindigkeit

1Vpp oder TTL-Encoder
Hülsenwerkzeugkühlung
Gelenkwassersensor
Configuration
SGX-2 13/4.5 12 I40
Technical sheet Download
3D Request file
