MX-2 42/12 24 63A

MX-2 42/12 24 63A - Hiteco

Hochleistungs-Elektrospindel zum Fräsen und Bohren von Metall, Aluminium und Verbundwerkstoffen. Die kompakte Bauweise ermöglicht den Einbau sowohl in Bearbeitungszentren als auch auf direkt angetriebene (Torquemotoren) oder mechanische Fräsköpfe.

  • Durch die maximale Drehzahl von 24.000 U/min bei Fettschmierung eignen sich diese Modelle besonders für die Bearbeitung von Verbundwerkstoffen für Luft- und Raumfahrtkomponenten
  • Mit optionaler Luft-Öl-Schmierung und einer Höchstgeschwindigkeit von 28.000 U/min kann Metalloberflächenbearbeitungen durchführen
  • Der an den Elektrospindeln montierte dreiachsige Vibrationssensor iM Smart Sensor ermöglicht es Ihnen, den Vibrationsgrad der Bearbeitung zu signalisieren und eventuelle Stöße in allen Arbeitsrichtungen zu erkennen
Vorteile

Die Elektrospindeln sind standardmäßig mit einem Drehgelenk ausgestattet, das die Kühlung des Werkzeugs während der Bearbeitung durch Kühlmitteldurchleitung durch die Welle (CTS) oder durch Luft-Öl-Minimalschmierung (MMS) ermöglicht

Rund um die Spitze der Elektrospindel befindet sich ein Verteiler, der eine 360°-Kühlung des Werkzeugs in jeder Vorschubrichtung der Maschine gewährleistet

Die vorderen und hinteren Lager werden von zwei unabhängigen Temperatursensoren überwacht, die ungewöhnliche Betriebstemperaturen melden können

Optional ist ein Dehnungssensor erhältlich, der die Bewegung der Spindelnase während der Bearbeitung an die NC melden kann, sodass die Maschine die Positionierungshöhe des Werkzeugs während der Bearbeitung dynamisch korrigieren kann

Layout

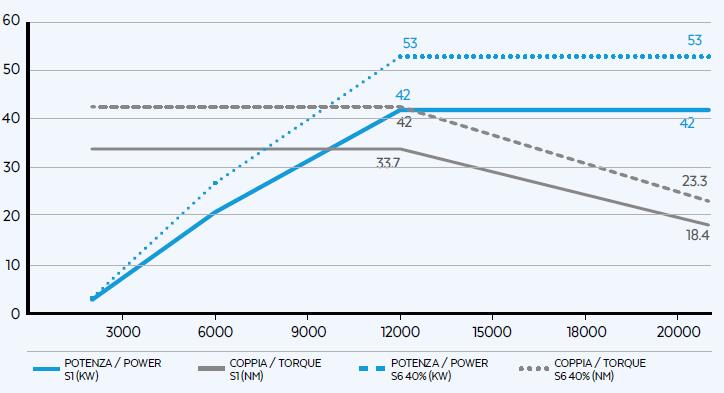

Performance
Technische Daten
Technische Spezifikationen
Max. Leistung S1/ S6 kW 42/53
Knie rpm 12000
Max. Drehzahl rpm 24000
Max. Drehmoment S1/ S6 Nm 33.7/42
Strom S1/S6 A 96/112
Spannung V 380
Typ Elektrospindel Synchron 6-polig c/Umrichter
Gewicht kg

70



Ausrüstung
Werkzeug-Spannfutter HSK63A
Typ Werkzeugwechsel Automatisch
Kugellager Keramische Lager - gekühlt
Kühlen Flüssigkeit

Sensorik

S1 (Greifen des Werkzeugs)
S2 (Greifer offen)
Zylinder Entblocken Pneumatisch mit Einzelwirkung

Sonstige Eigenschaften

 Encoder 1 Vpp

Druckbeaufschlagtes Labyrinth



Optional
Air Tool
Lange Nase
Luftstrahl Kegel
CTS Schmierung
Ölnebel
Axial shaft displacemen sensor
Temperatursensor
 S5 Sensor
iM Smart Sensor
Oil Mist/MQL
Configuration
MX FLYER
Technical sheet Download
3D Request file
