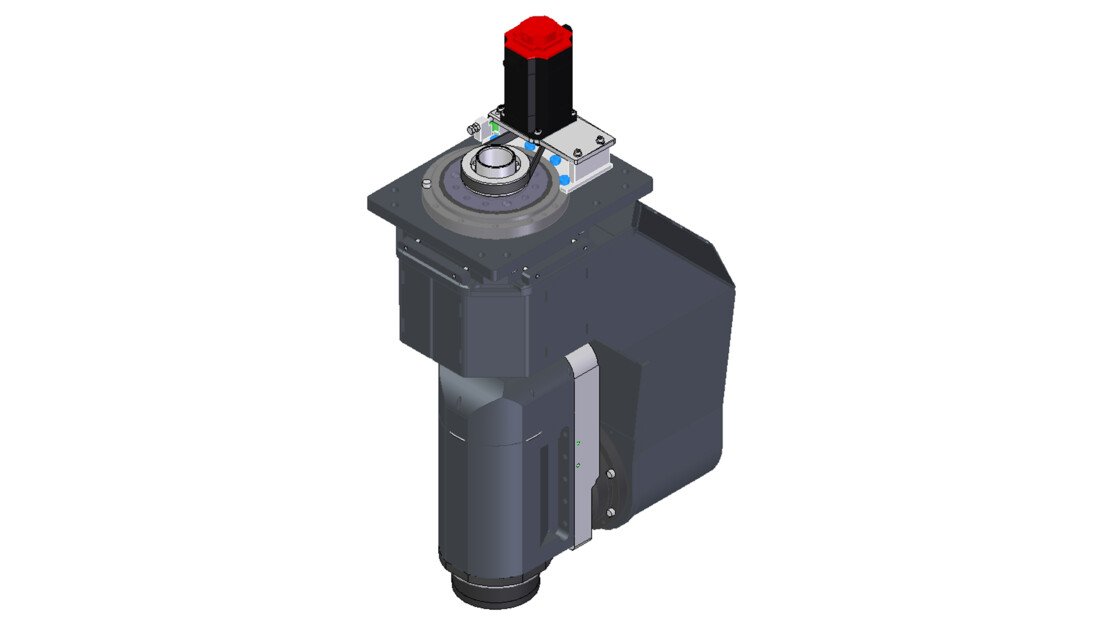

TILT CLT MX-2 47/3 12
应用：CLT（交叉层压木材）边墙。板材高度可达400毫米。 要求： • 可使用直径最大为Ø1150毫米的锯片，并带盖板（不提供）； • 扭矩：约200牛米。 • 锥度：HSK 100A或ISO50； 重型齿轮箱：C45和C55。此应用对精度要求不高：轴上无制动器，无编码器。出于安全考虑，A轴伺服电机带制动器。需要锯链在板材上开方孔。需要角度参考以润滑锯链。

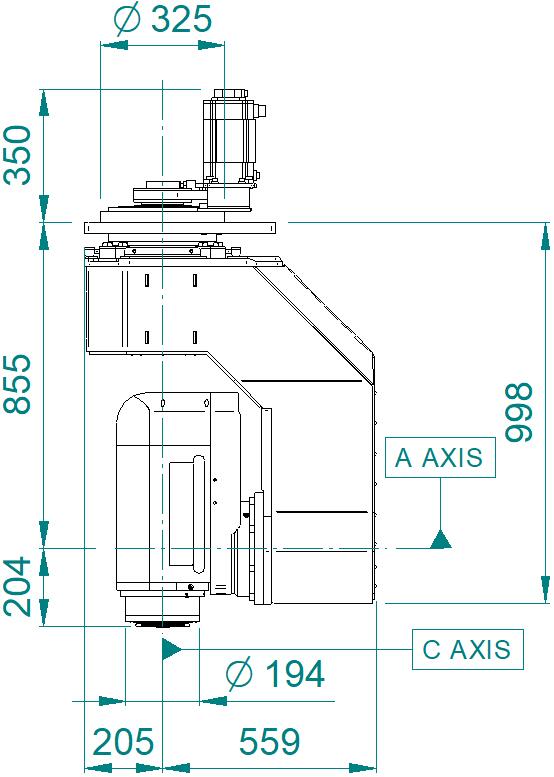

Layout
Performance
Technical data
| 技术规格 | ||
| B轴 | C轴 | |
| 伺服电机 | Yaskawa | Yaskawa |
| 伺服电机功率 | 1.3 kW | 1.3 kW |
| 伺服电机编码器 | 绝对 | 绝对 |
| 减速器 | Sumitomo | Sumitomo |
| 连续最大扭矩 | 1280 Nm | 1280 Nm |
| 峰值扭矩 | 3180 Nm | 4316 Nm |
| 轴最大旋转角度 | ± 135° | ± 320° |
| 机械制动 |
不 |
不 |
| 最大定位速度 | 6.700°/' | 6.700°/' |
| 轴定位精度 | ± 30 arcsec | ± 30 arcsec |
| 重量 | 550 kg | |
| 电主轴 |
MX-2 47/3 12 |
|
| Electrospindle Options |
|
滚珠轴承油润滑 |
| 轴向轴位移传感器 |
