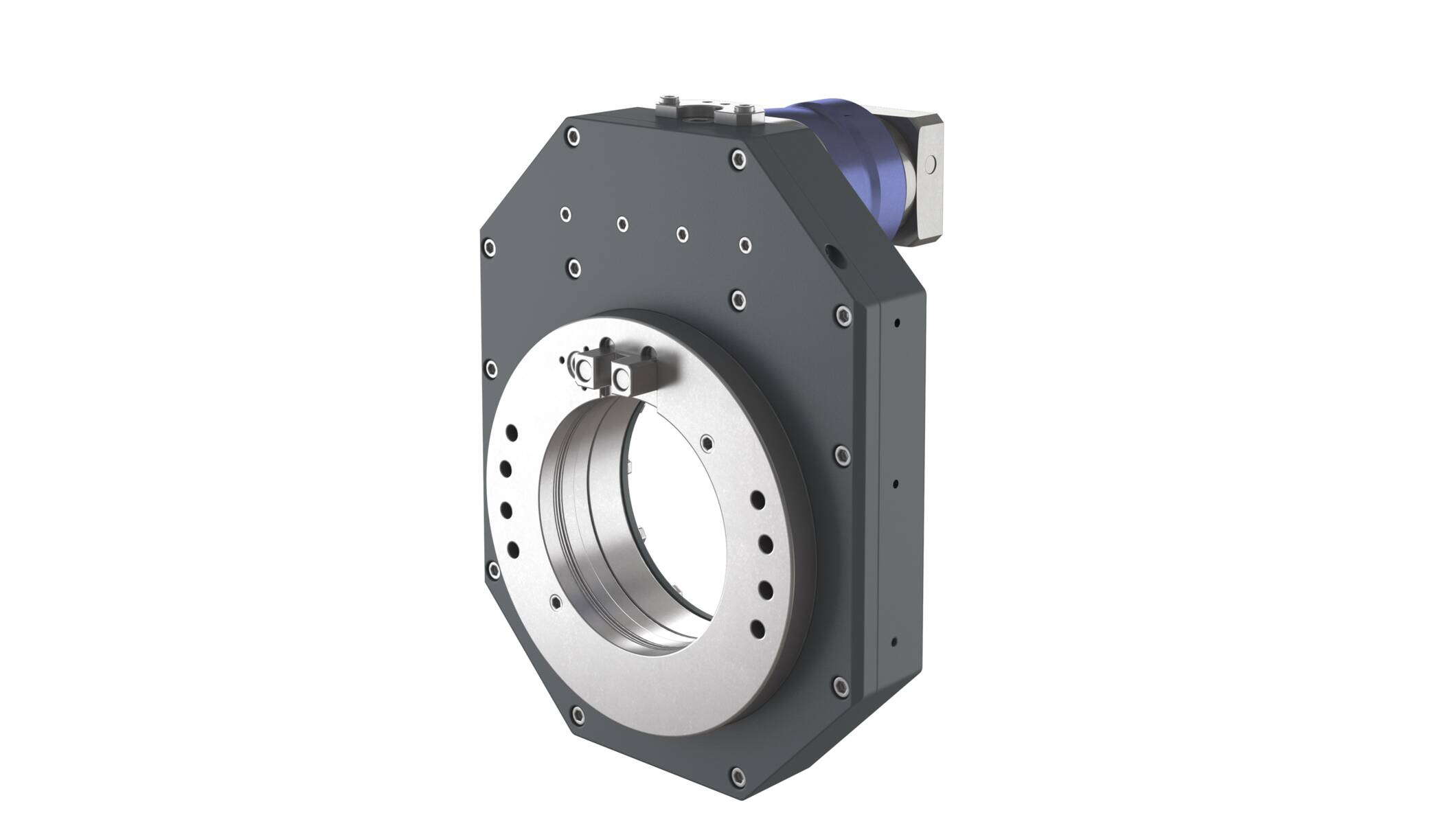

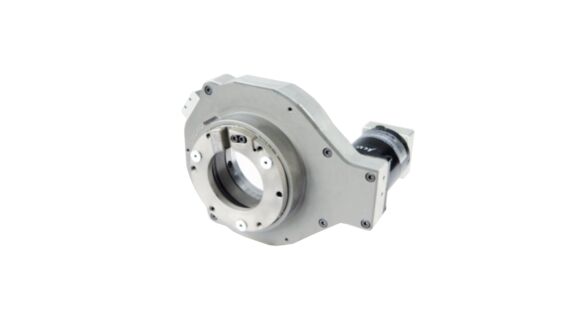

C-ACHSE für GXM und SGX (kurze und lange nase) ELEKTROSPINDELN

C-ACHSE für GXM und SGX (kurze und lange nase) ELEKTROSPINDELN - Hiteco

Standardmäßig sind 4 feste und 8 rotierende Hydraulikverbraucher am Referenzflansch positioniert, um das Werkzeug auch bei Montage am Aggregat direkt zu kühlen.

  • Übersetzungsverhältnis: 1:200 (Untersetzungsgetriebeeingang / Referenzflansch).
  • Maximale Aggregatpositionierungsgeschwindigkeit: 20 U/min.
  • Nenn-Abtriebsdrehmoment: 200 Nm.
  • Umkehrspiel: <5 arcmin.
  • Verfügbar für GXM- und SGX-Elektrospindeln
Vorteile

Endlose Rotation: Keine Begrenzung des Arbeitszyklus

Hoher Betriebsdruck hydraulischer Verbraucher: bis zu 3,5 bar

Winkelbezug des Aggregates leicht austauschbar

Verfügbare Versionen für den Einsatz mit Servomotoren verschiedener Hersteller, sowohl mit Absolutwertgeber als auch mit Inkrementalgeber (Rückstellsensor standardmäßig verfügbar)

Technische Daten
Specifications
Trasmisson ratio 1:200
Rated output speed 20 rpm
Rated input speed 4000 rpm
Output rated torque 200 Nm
Max. acceleration torque 400 Nm
Position accuracy < 5 arcmin
Inlet water pressure for aggregate < 3,5 bar
Weight 19 kg
