Tilt M (90°)
五轴摆头，用于汽车、新能源汽车、轨道交通和航空航天行业的钢模、铸铁、铝和金属部件的高精度铣削。摆头可搭载的HITECO主轴： MX 38/3 12, 47/3 12 e 60/3 12.
- AC轴力矩电机直驱，可保证比传统驱动方式的摆头达到更高的表面精加工水平和更快的定位速度。
- C轴和A轴的高刹车锁紧扭矩确保了数控机床进行重型粗加工所需的刚度。
- 可选绝对值式和增量式编码器。
- 配备电主轴范围广泛，可用于不同材料部件的生产。
Layout

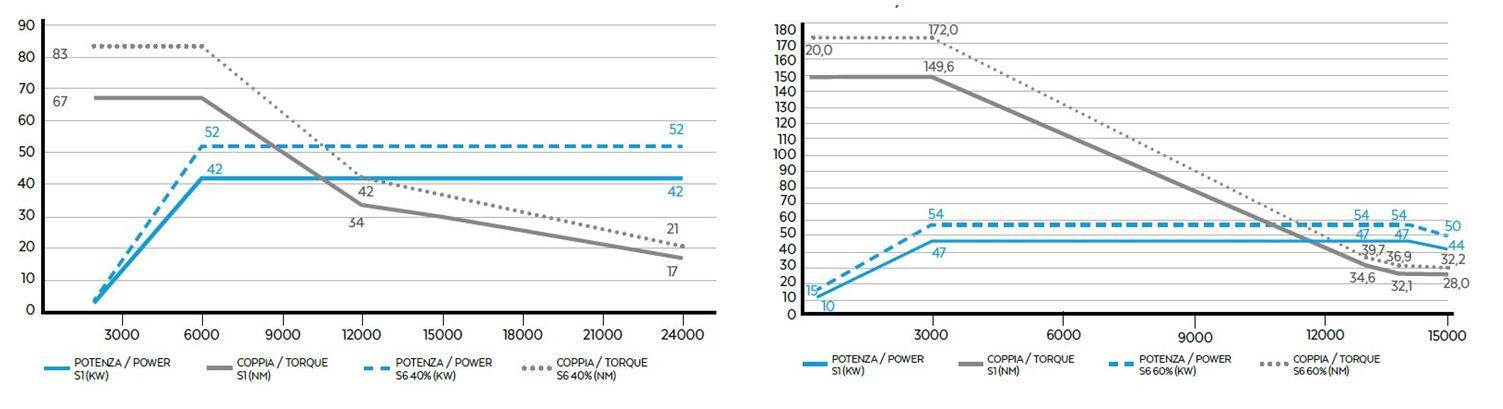

Performance
Technical data
| 技术规格 | ||
| A轴 | C轴 | |
轴马达 |
Direct drive | Direct drive |
额定扭矩 |
830 Nm | 787 Nm |
峰值扭矩 |
1472 Nm | 1560 Nm |
测量系统 |
Incremental encoder | Incremental encoder |
秤精度 |
± 2" | ± 2" |
制动驱动 |
水管工 | 水管工 |
锁紧力矩 |
4000 Nm | 4000 Nm |
最大轴旋转 |
± 110° | ± 360° |
键合直径 - 双旋转头 |
ø 335 | |
缩径 - 电主轴 |
ø 180 + ø 210 | |
| 重量 | 800 kg | |
| 电主轴 |
MX-2 37/3 12 100A SYNCHRONOUS MX-2 47/3 12 100A SYNCHRONOUS MX-2 63/3 12 100A SYNCHRONOUS |
|
